Le modèle OSI est une norme qui se décline en 7 couches
Le modèle TCP/IP est la norme actuellement utilisé, elle est basé sur le modèle OSI
La couche 1 ou couche physique :
- Nom : physique.
- Rôle : offrir un support de transmission pour la communication.
- Rôle secondaire : RAS.
- Matériel associé : le hub, ou concentrateur en français.
La couche 2 ou couche liaison :
- Nom : liaison de données.
- Rôle : connecter les machines entre elles sur un réseau local.
- Rôle secondaire : détecter les erreurs de transmission.
- Matériel associé : le switch, ou commutateur.
La couche 3 ou couche réseau :
- Nom : réseau.
- Rôle : interconnecter les réseaux entre eux.
- Rôle secondaire : fragmenter les paquets.
- Matériel associé : le routeur.
La couche 4 ou couche transport :
- Nom : transport.
- Rôle : gérer les connexions applicatives.
- Rôle secondaire : garantir la connexion.
- Matériel associé : RAS.
La couche 5 ou couche session :
- Nom : Session
- Rôle : Synchronisation des communications, gestion des « transactions »
- Rôles secondaire : Mécanisme de correction des erreurs de traitements par restauration d’un états antérieur connu
- Matériel associé : RAS
La couche 6 ou couche présentation :
- Nom : Présentation
- Rôle : Conversion de code caractère, compression.
- Rôles secondaire : RAS
- Matériel associé : RAS
La couche 7 ou couche application :
- Nom : application.
- Rôle : RAS.
- Rôle secondaire : RAS.
- Matériel associé : le proxy.
Le modèle OSI a deux règles plus générales entre les couches :
- Chaque couche est indépendante
- Chaque couche ne peut communiquer qu’avec une couche adjacente ( la couche 1 ne pourras pas communiquer avec la couche 3 par exemple )
Dans le cas d’envoi d’information dans le modèle OSI l’information ira de la couche 7 a la couche 1 :
Dans le cadre d’une réception l’information émis ira de la couche 1 a la couche 7

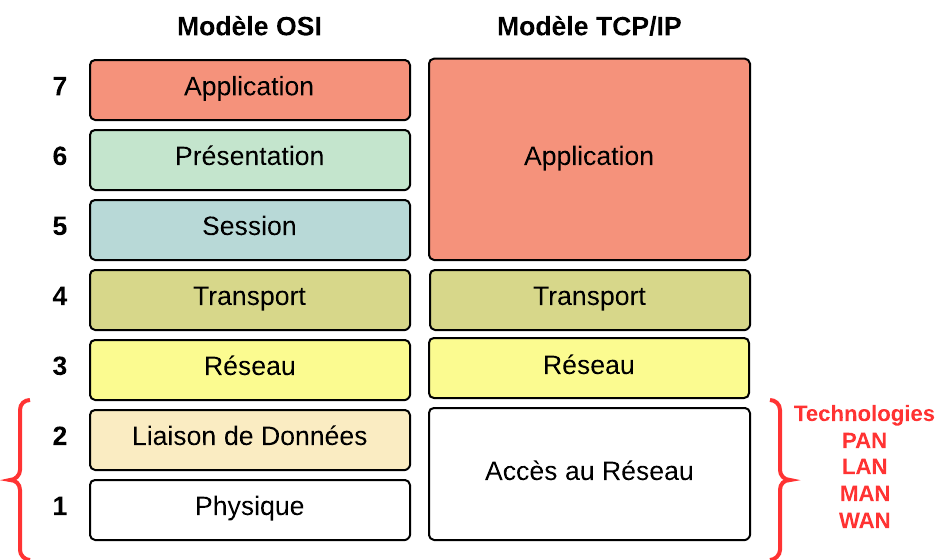

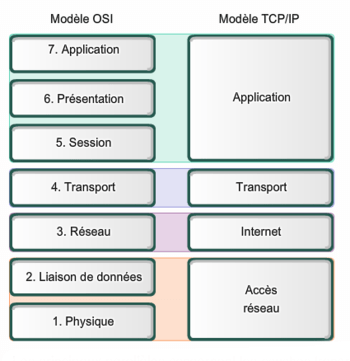

Le modèle TCP/IP se compose lui de 4 couches directement inspiré des 7 couches du modèle OSI
La couche 1 du modèle TCP/IP se nomme Accès réseau, il englobe les fonctions et rôles de la couche 1 et 2 et modèle OSI
Le rôle de la couche accès réseau du modèle TCP/IP sera de :
- D’offrir un support de transmission pour la communication
- De connecter les machines entre elles sur un réseau local
- De détecter les erreurs de transmission
La couche 2 du modèle TCP/IP se nommant la couche Internet reprend le rôle de la couche 3 du modèle OSI, la couche réseau.
Sont rôle sera donc d’interconnecter les réseaux entre eux et de fragmenter les paquets
La couche 3 du modèle TCP/IP se nomme la couche Transport elle, s’inspire de la couche 4 du modèle OSI sont rôle sera de gérer les connexions applicatives et de garantir la connexion
La couche 4 du modèle TCP/IP englobe elle la couche 5,6 et 7 du modèle OSI, bien qu’elle englobe ses 3couches en réalité elle n’utilisera que la couche 7 du modèle OSI en effet la couche 5 et 6 est plutôt mal pris en charge

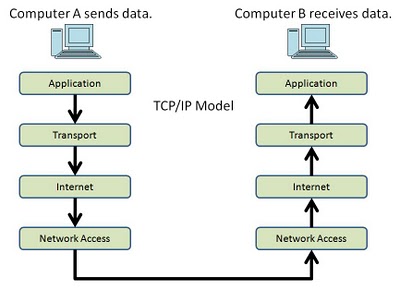

Voici ce qu’il se passe lorsqu’une information est émis et reçus avec le modèle TCP/IP
- L’information envoyé par l’ordinateur émetteur passera de la couche 4 a la couche 1, donc elle fera Application ==> Transport ==> Internet ==> Accès réseau
- L’information reçu par un autre ordinateur prendra le chemin inverse, l’information passera alors de la couche 1 a la couche 4, donc Accès réseau ==> Internet ==> Transport ==> Application
